BLDC Motorlarda Çalışma Mantığı ve Ölçüm Teknikleri

Her ne kadar en çok İnverter klimalar ile bu kavram hayatımıza girmiş olsa da aslında birçok alanda (Çamaşır/Bulaşık Makineleri, Buzdolapları ve motor kullanılabilecek her üründe) bu motor teknolojisi kullanılmakta ancak bu motorlar standart AC tip motorlardan oldukça farklı bir teknolojiye sahip olduğu için çalışma mantığı ve arıza bulma yöntemleri de daha değişik bir yaklaşım istiyor. Elbette bu motorlar kendi içlerinde de bölünür mesela BLDC motorlar gibi BDC motorlar da mevcuttur fakat bu sefer,
”olay buraya evrilmeden önce durum neydi?” yani ”eski tip motorlar nasıldı?” ister istemez ona da göz atmamız gerekir.

O halde ”önceden durum neydi?” ona bakalım sonra da ”günümüzde ne oldu, hangi hale evrildi?” onu irdeleyip durumu değerlendirelim.

“Eski tip” dediğimizde, aslında klimalarda BLDC devriminden hemen önce kullanılan ve hala birçok standart (inverter olmayan) cihazda rastladığımız AC Fan Motorlarını (genellikle Permanent Split Capacitor – PSC motorlar) kastediyoruz. Aslında kompresörler de buna dahil diyebiliriz zira temel prensip aynı. O halde konumuza giriş yapabiliriz. Nedir bu eski tip motor?

Doğrudan Şebekeye Bağlı (Basit ama Hantal)

Eski tip motorlar, DC ile değil, prizdeki 220V AC ile doğrudan çalışırdı. İçinde ne bir işlemci ne de bir sürücü kartı vardı. Sadece sargılar ve manyetik bir gövdeden ibaretti.

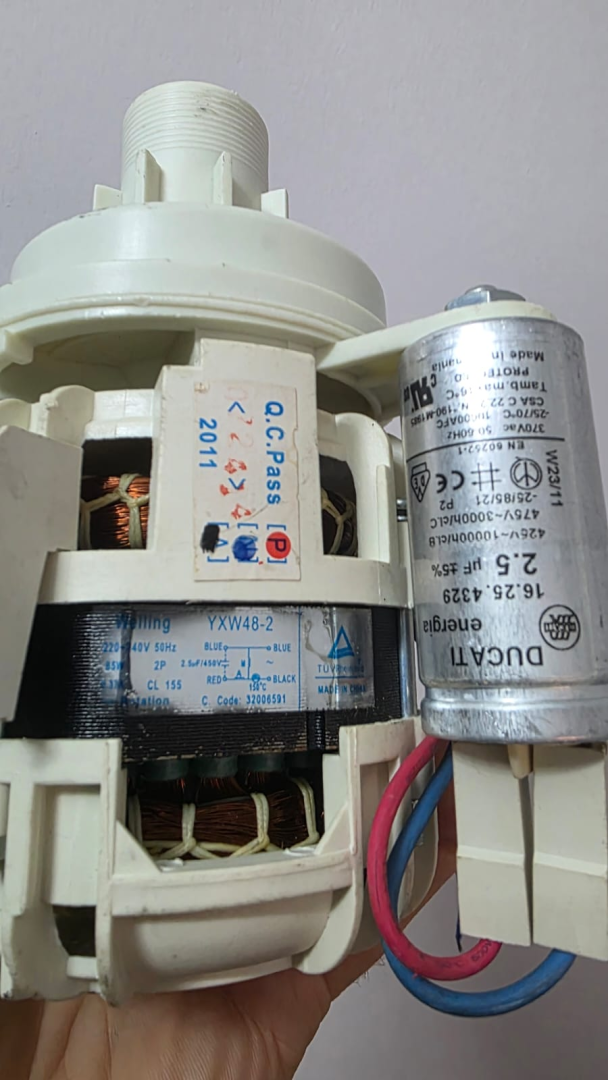

Olmazsa Olmaz Daimi Devre Kondansatörü

Bu motorların en büyük ayırıcı özelliği, yanlarında mutlaka silindirik bir başlatma/daimi devre kondansatörü (Capacitor) bulunmasıdır. AC elektrikte motorun kendi kendine dönmeye başlaması için bu kapasitörün yarattığı “faz kaymasına” ihtiyacı vardır. Eğer klimanın fanı dönmüyor ama elinle itince dönmeye başlıyorsa, arızalı olan bu kondansatördür.

Hız Kontrolü: Kademe Muslukları

BLDC motorlar gibi hassas hız ayarı yapamazlar. Hızları genellikle sargıların arasına konulmuş “musluklar” (taps) ile kontrol edilir.

Düşük Hız: Akım daha uzun bir sargıdan geçer.
Yüksek Hız: Akım daha kısa bir sargıdan geçer.
Bu yüzden ÇOK eski klimalarda fan hızını değiştirdiğinde, rölelerin “çıt çıt” diye vites değiştirdiğini duyardın.

Özellik	Eski Tip (AC Motor)	Yeni Nesil (BLDC)
Enerji Tipi	220V AC (Doğrudan)	310V DC (Kontrollü)
Hız Kontrolü	Kısıtlı (3 Kademe: Düşük-Orta-Yüksek)	Kademesiz ve Hassas (%1’lik dilimler) (Çok gelişmiş modellerde)
Verimlilik	Düşük (Çok ısınır)	Çok Yüksek (Serin çalışır)
Boyut	Büyük ve ağır	Küçük ve hafif

“Eğer motorunuzun yanında 450V dayanımlı koca bir kondansatör görüyorsanız o bir AC motordur. Eğer motorun içinden 5 tane ince kablo çıkıp doğrudan karta gidiyorsa, artık BLDC dünyasındasınız demektir.”

Burada durumu anladığımıza göre şimdi BDC – BLDC kısmına bakabiliriz.

BDC (Brushed DC – Fırçalı DC) Motor

Bu motorlar, elektriği dönen kısma (rotora) iletmek için fiziksel olarak dokunan karbon fırçalar (kömürler) ve bir komütatör kullanır.

Çalışma Şekli: Mıknatıslar dışarıda (sabit), sargılar içeride (dönen) durur. Fırçalar, dönen parçaya sürterek elektriği iletir ve kutupların yerini mekanik olarak değiştirir.
Dezavantajları:
- Sürtünme ve Aşınma: Fırçalar zamanla biter ve değiştirilmesi gerekir.
- Kıvılcım ve Gürültü: Sürtünme sırasında elektriksel arklar (kıvılcımlar) oluşur; bu da hem gürültüye hem de parazite neden olur.
- Verim: Sürtünme ısıya dönüştüğü için enerji kaybı fazladır.

BLDC (Brushless DC – Fırçasız DC) Motor

Klima fanlarında gördüğümüz o 3 ve 5 uçlu motorlar işte bu sınıfa girer. Burada fiziksel bir temas yoktur. Çalışma şekli manyetiktir (Elektromanyetik)

Çalışma Şekli: Sargılar dışarıda (sabit), güçlü mıknatıslar içeride (dönen) yer alır. Elektriği sargılara iletmek için fırçalara gerek yoktur çünkü sargılar zaten hareket etmez. Kutup değişimi IPM ve PWM gibi elektronik devreler tarafından yapılır.
Avantajları:
- Sessizlik: Sürtünme olmadığı için fısıltı sessizliğinde çalışır ki bu durum iç üniteler için çok kritiktir.
- Uzun Ömür: Aşınan bir parça (fırça) olmadığı için rulmanlar bozulana kadar yıllarca çalışır.
- Yüksek Verim: Enerjinin neredeyse tamamı harekete dönüşür, motor çok daha az ısınır.
- Hassas Kontrol: Devir sayısını 1 RPM hassasiyetle ayarlayabilirsiniz.

Aralarındaki Temel Farklar Tablosu

Özellik	BDC (Fırçalı)	BLDC (Fırçasız)
Kutup Değişimi	Mekanik (Fırça/Kömür ile)	Elektronik (Sürücü Kartı ile)
Bakım	Fırçalar biter, bakım ister.	Bakım gerektirmez.
Kıvılcım	Çalışırken ark/kıvılcım yapar.	Kıvılcım oluşmaz (Güvenli).
Kontrol Kolaylığı	Sadece voltaj verince döner.	Çalıştırmak için bir “akıllı sürücü” şarttır.
Kullanım Alanı	Oyuncaklar, matkaplar, eski fanlar.	İnverter klimalar, dronelar, Tesla motorları.

Üç Uçlu Fan Motoru (Harici Sürücülü)

Dış ünitede gördüğün bu motor, aslında kendi başına “akıllı” değildir. Üç kablo genellikle motorun içindeki sargılara giden U, V ve W fazlarını temsil eder.

Kontrol Mekanizması: Bu motorun dönmesi için dışarıda (genellikle dış ünite kartı üzerinde) bir invertör sürücü devresi olması gerekir. Kart, bu üç uca sırayla enerji vererek motoru döndürür.
Geri Bildirim: 3 uçlu modellerde genellikle ayrı bir sensör kablosu yoktur. Kart, motorun hızını sargılardaki zıt elektromotor kuvvetinden (Back-EMF) hesaplar.
Neden Dış Ünite? Dış üniteler daha zorlu hava koşullarına maruz kaldığı için, hassas elektronik devreleri motorun içine koymak yerine ana kartta tutmak daha dayanıklı bir çözümdür.

Beş Uçlu Fan Motoru (Dahili Sürücülü)

İç ünitede gördüğün bu motor, sürücü devresini (ESC) kendi gövdesinde barındırır. Bu yüzden ona sadece “dön” demek yetmez, besleme ve komut uçlarını da bağlamanız gerekir.

Bu 5 kablonun standart görev dağılımı genellikle şöyledir:

VDC (310V – 340V DC): Motorun dönmesi için gereken ana güç (Yüksek voltaj).
GND: Şase/Toprak hattı.
Vcc (15V DC): Motorun içindeki elektronik devrenin çalışması için gereken düşük voltaj.
Vsp (0-5V veya PWM): Hız kontrol ucu. Karttan gelen voltaj ne kadar yüksekse motor o kadar hızlı döner.
FG (Feedback/Hız Sinyali): Motorun kaç devirde döndüğünü ana karta bildiren sinyal ucu.

Temel Farkların Karşılaştırması

Özellik	3 Uçlu Motor	5 Uçlu Motor
Sürücü Devresi	Dışarıdaki bir kartta bulunur.	Motorun içine entegre edilmiştir.
Hız Kontrolü	Frekans değişimi ile yapılır.	Vsp ucu üzerinden voltaj sinyaliyle yapılır.
Kullanım Amacı	Daha sağlam, dış ortama uygun.	Daha sessiz, hassas hız ayarlı ve kompakt.
Arıza Tespiti	Sargı dirençleri ölçülerek kontrol edilir.	İçinde devre olduğu için ölçü aletiyle kontrolü zordur.

Özetle: 3 uçlu motor “kas”, 5 uçlu motor ise “kas + beyin” gibidir. İç ünitede 5 uçlu motorun seçilme sebebi, fısıltı sessizliğinde çalışabilmesi ve çok hassas devir ayarlarıyla konforu artırmasıdır.

Hangi Uçlar Arasında Kaç Volt Görmek Gerekir?

Burada önce biraz çalışma mantığına da tekrar değinmek gerekir ki bunu tam olarak bir KOVALAMACA oyunu olarak nitelendirebiliriz. Şöyle ki;

5 uçlu BLDC (Fırçasız DC) motorun çalışma prensibini ve kontrol uçlarını biraz daha derinlemesine inceleyelim:

Çalışma Prensibinde Manyetik İtki ve Çekki

Motorun merkezinde güçlü mıknatıslardan oluşan bir rotor (dönen kısım) ve çevresinde elektromıknatıslardan oluşan stator (sabit sargılar) bulunur.

Zamanlama (Commutation): Geleneksel fırçalı motorlarda bu itki sırasını kömürler (fırçalar) mekanik olarak belirlerdi. BLDC’de ise bu işi motorun içindeki mikroçip yapar.
Adım Adım Döngü: Mikroçip, hangi sargının ne zaman “Kuzey” (N) veya “Güney” (S) kutbu olacağına karar verir. Tam rotorun mıknatısı bir sargıya yaklaştığında, o sargı itici güce dönüşür ve bir sonraki sargı çekici güç (mıknatıs) olur. Bu geçiş saniyede binlerce kez tekrarlanır.

Beş Uçlu Motorun Pin Analizi (Arıza Tespiti İçin)

Bu motoru test ederken multimetreni DC voltaj kademesine almalısın. Genellikle siyah kablo (GND) referans alınır. Soketteki sıralama markadan markaya değişse de standart renk kodları ve ölçmen gereken değerler şöyledir:

Kablo Rengi (Genelde)	Fonksiyon	Ölçmen Gereken Değer	Not
Kırmızı	VDC	310V – 340V DC	Ana güçtür. Bu voltaj yoksa motor asla dönmez.
Siyah	GND	0V	Tüm ölçümler için ortak eksi uçtur.
Beyaz	Vcc	+15V DC	Motorun içindeki beynin (çipin) beslemesidir.
Sarı	Vsp	0V – 6V DC	Hız kontrol sinyalidir. 1V’da yavaş döner, 6V’da tam gaz.
Mavi	FG	Sinyal (Pulse)	Motor döndükçe buradan kare dalga sinyal çıkar.

Arıza Nasıl Teşhis Edilir?

Eğer iç ünite fanın dönmüyorsa şu adımları izleyebilirsin:

VDC Kontrolü: Kırmızı ve Siyah uç arasında 310V var mı? (Dikkat: Yüksek voltajdır!) Yoksa kart üzerindeki doğrultucu arıza yapmıştır ve//veya dolayısı ile sigorta açıkdevre olmuştur.
Vcc Kontrolü: Beyaz ve Siyah uç arasında sabit 15V var mı? Bu yoksa motorun beyni uyanmaz.
Vsp Kontrolü: Sarı uçta voltaj var mı? Eğer 0V ise, ana kart motora “dön” emri vermiyor demektir (sensör hatası veya kart arızası).
Elle Döndürme: (Görsel, Hissel Mekanik Kontrol) Enerji kesikken fanı elinle döndür. Çok sertse rulmanlar dağılmış, burc sıkışmış veya X bir nedenle motorun içindeki mıknatıslar statora sürtüyor olabilir.

Önemli Bir Fark 3 Uçlu Motoru Nasıl Test Edersin?

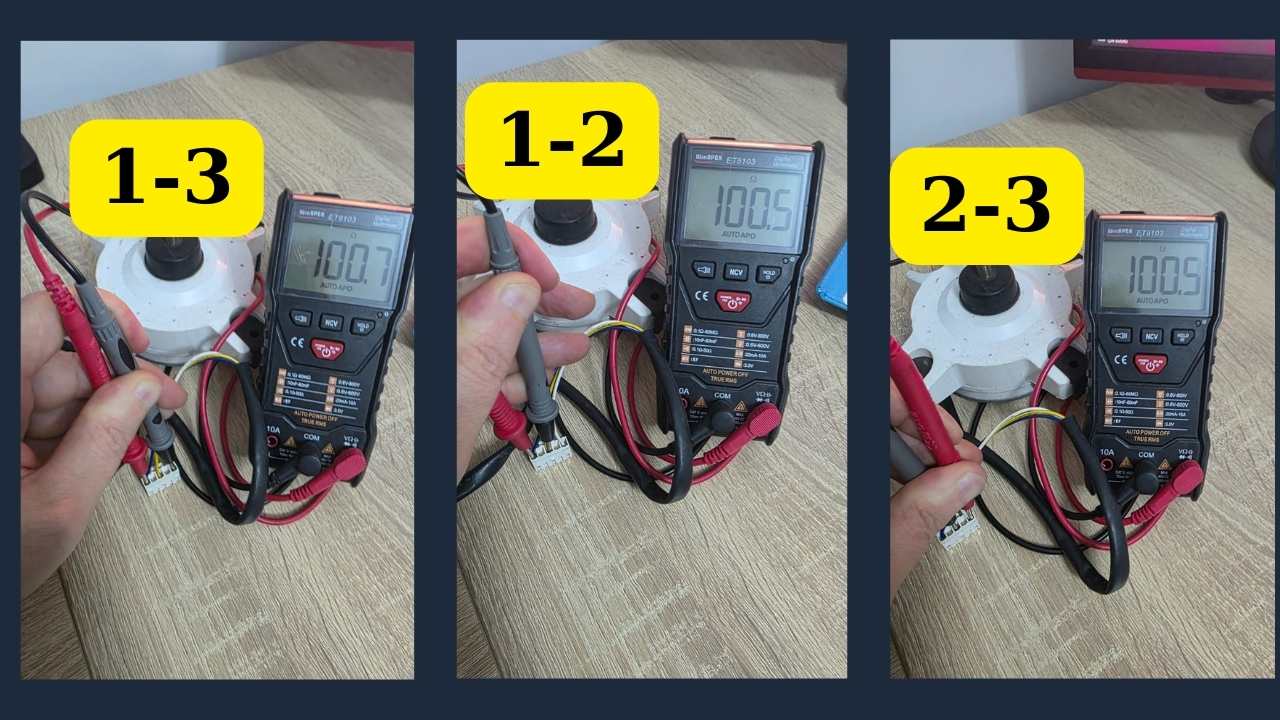

Dış ünitedeki 3 uçlu motorda bu voltajları göremezsin. Orada multimetreni Ohm kademesine alıp 3 ucu birbiriyle eşleştirerek ölçmelisin (1-2, 2-3, 1-3). Üç ölçümde de birbirine çok yakın direnç değerleri (örneğin hepsinde 100 Ohm) görmen gerekir. Eğer bir uç “açık devre” gösteriyorsa veya çok yüksek değerde bir ohm sapması gösteriyorsa o motorun sargısı direkt yanmış ve kısadevre olmuş, açık devre olmuş veya kavrulup ohm değiştirmiş olabilir.

Klimatis Teknik FAN TEST Cihazı ile daha kolay test yöntemleri de mevcuttur. (5 Uçlu DC motorlar için geçerlidir)

Beş Uçlu Motorlar Neden Daha Sık Arıza Yapar?

5 uçlu BLDC motorların iç ünitede bu kadar sık arıza yapmasının en büyük sebebi, aslında o “akıllı” olmasını sağlayan küçük sürücü kartının motorun içine hapsedilmiş olmasıdır.

Bu motorların içinde, dış ünitedeki devasa soğutuculu kartların yaptığı işi yapan minyatür bir IPM (Akıllı Güç Modülü) bulunur. Arızaların temel nedenleri şunlardır:

Isı Hapsi: Motor çalışırken sargılar ısınır. İçerideki elektronik devre bu ısıya doğrudan maruz kalır. Dış ünitedeki kart rüzgarla soğurken, bu kart motorun kapalı gövdesinde “pişer”.
Yüksek Voltaj Dalgalanmaları: Kırmızı kablodan gelen 310V DC, doğrudan şehir şebekesinin doğrultulmuş halidir. Şebekedeki ani bir sıçrama (surge), motorun içindeki hassas transistörleri (MOSFET/IGBT) anında yakabilir.
Kondansatör Kuruması: Motorun içindeki minik elektrolitik kondansatörler zamanla kurur. Bu durumda motor “vınlama” yapar ama dönemez veya sarsıntılı döner.

Voltaj Dalgalanmalarının Etkisi ile “Zombi Motor” Durumu

Bazen motor dönmeye çalışır, bir tık eder ama durur. İşte burada o “itki döngüsü” devreye giriyor.

Senaryo: Motorun içindeki sürücü, rotorun nerede olduğunu anlamak için Hall Sensörü denilen küçük manyetik gözler kullanır.
Arıza: Eğer voltaj dalgalanması bu sensörlerden birini bozarsa, beyin rotorun hangi pozisyonda olduğunu “göremez”.
Sonuç: Beyin yanlış sargıyı tetikler. Mıknatıs ileri gitmek yerine geri çekilir. Motor olduğu yerde titrer veya elinle ilk hareketi verdiğinde dönmeye başlar.

Tamiri Mümkün mü?

Dış ünitedeki 3 uçlu motor bozulduğunda genellikle sargısı yanmıştır ve tamiri (sarılması) mümkündür. Ancak 5 uçlu motorlarda durum farklı:

Mekanik Arıza: Eğer rulman (bilye) sesi geliyorsa, motorun presli kapağını açıp rulmanları değiştirebilirsin. Bu motoru kurtarır.
Elektronik Arıza: Eğer 310V ve 15V gelmesine rağmen motor tepki vermiyorsa, içindeki sürücü kartı yanmıştır. Bu kartlar genellikle reçine (epoksi) ile kaplıdır. Bu reçineyi kazımak ve o minik SMD parçaları değiştirmek neredeyse imkansızdır. Bu durumda motor “tek kullanımlık” gibi değerlendirilir ve komple değişir. Yine de alternatif yöntemler ile kurtarma yollarına gidilebilir, İlerleyen yazılarımda bu yöntemleri de sizlere paylaşacağım.

Bir İpucu Multimetre ile “Diyot Testi”

Motorun kartı takılı değilken, multimetreni diyot kademesine al. Siyah ucu (GND) kırmızı uca (310V) değdir. Eğer “0” görüyorsan veya ötüyorsa (kısa devre), motorun içindeki güç katı yanmıştır. Hiç voltaj vermene gerek kalmadan motorun ölü olduğunu bu şekilde anlayabilirsin.

IPM ITC PFC PAM PWM SPMS Nedir?

IPM (Intelligent Power Module – Akıllı Güç Modülü)

IPM, motorun **”Kas ve Sinir Sistemi”**dir. Eskiden bir motoru sürmek için devasa transistörler, koruma devreleri ve sensörler ayrı ayrı kullanılırdı. IPM, tüm bunları tek bir çip paketine sığdırır.

Görevi: Ana işlemciden (CPU) gelen düşük voltajlı komutları alır ve bunları motor sargılarını çevirecek yüksek voltajlı (310V DC gibi) devasa güçlere dönüştürür.
Neden “Akıllı”?: Çünkü sadece anahtar açıp kapatmaz; aşırı ısınma, yüksek akım veya kısa devre gibi durumlarda kendi kendini korumaya alır ve ana karta “Hata var!” sinyali gönderir.

PWM (Pulse Width Modulation – Sinyal Genişlik Modülasyonu)

PWM, motorun **”Hız Pedalı”**dır. BLDC motorlarda hızı voltajı düşürerek değil, elektriği çok hızlı açıp kapatarak (saniyede binlerce kez) kontrol ederiz.

Mantık: Musluğu yarıya kadar açmak yerine, tam açıp çok hızlı şekilde kapatıp açtığını düşün. Musluk açık kalma süresi (Duty Cycle) ne kadar uzunsa, motor o kadar hızlı döner.
Avantajı: Enerji kaybı çok düşüktür ve motorun torkunu (gücünü) kaybetmeden düşük hızlarda dönmesini sağlar.

PAM (Pulse Amplitude Modulation – Sinyal Genlik Modülasyonu)

PAM, motorun **”Ekstra Güç Modu”**dur. Klima çok hızlı soğutma yapması gerektiğinde (Turbo mod gibi), sadece PWM yetmeyebilir.

Görevi: PWM’de biz “süreyle” oynarken, PAM’da voltajın “yüksekliğiyle” (genliğiyle) oynarız. Voltajın tepe değerini yukarı çekerek motorun manyetik alanını güçlendiririz.
Farkı: PWM hızı hassas ayarlar, PAM ise motorun verimliliğini ve maksimum kapasitesini artırır. Modern inverter klimalar genellikle hem PWM hem PAM’ı hibrit kullanarak en yüksek enerji tasarrufunu sağlar.

ITC (Intelligent Thermal Control – Akıllı Termal Kontrol)

ITC, motorun **”Termostatı ve Koruyucusu”**dur. Bir motor ne kadar akıllı olursa olsun, aşırı ısı en büyük düşmanıdır.

İşleyişi: IPM’in içindeki veya motor sargılarına yakın yerleştirilmiş sensörleri kullanarak sıcaklığı anlık takip eder.
Görevi: Eğer motor çok zorlanır ve tehlikeli sıcaklık limitlerine yaklaşırsa, ITC devreye girerek hızı (PWM) otomatik olarak düşürür. Eğer soğuma gerçekleşmezse sistemi tamamen durdurarak motorun yanmasını önler.

SMPS (Switched-Mode Power Supply – Anahtarlamalı Güç Kaynağı)

SMPS, motorun ve klimanın **”Enerji Dönüştürücüsü”**dür. Eskiden kullanılan ağır ve hantal trafoların modern, hafif ve çok daha verimli halidir.

Görevi: Şebekeden gelen 220V AC (Alternatif Akım) elektriği, motorun ve kartın kullanabileceği farklı DC (Doğru Akım) voltajlarına böler.
Nasıl Çalışır?: Elektriği saniyede on binlerce kez “kırparak” (anahtarlayarak) dönüştürür. 5 uçlu motordaki o meşhur +15V DC (Vcc) beslemesi genellikle SMPS devresinden çıkar.
Neden Önemli?: Çok geniş bir giriş voltaj aralığında (örneğin 160V – 260V arası) çıkışı hep sabit tutar. Bu da klimanın düşük voltajlı bölgelerde bile çalışabilmesini sağlar.

PFC (Power Factor Correction – Güç Faktörü Düzeltme)

PFC, sistemin “Verimlilik ve Şebeke Dostu” birimidir. Endüstride “harmonik kirliliği önleyen koruyucu” olarak da bilinir.

Görevi: Klimanın şebekeden çektiği akım ile voltajın “aynı fazda” (uyumlu) gitmesini sağlar. Basitçe; prizden çekilen elektriğin çöpe gitmesini engeller ve faturanın şişmesini önler.
BLDC Motor ile İlişkisi: Motorun o kırmızı ucuna giden 310V DC voltajı, bazen PFC devresi sayesinde 380V-400V seviyelerine kadar stabilize edilerek yükseltilir. Bu, motorun en yüksek torkta bile bayılmadan (voltaj çökmeden) dönmesini sağlar.
Aktif vs Pasif: Modern klimalarda genellikle “Aktif PFC” bulunur. Bu, karmaşık bir elektronik devreyle elektriği düzeltir ve enerji sınıfının (A++, A+++) yüksek olmasını sağlayan gizli kahramandır.

PFC için özel bir detay girmek gerekir zira o sadece bir filtreleme değil asılaktördür.

PFC Neden Voltajı 400V-450V’a Çıkarır?

Şebekeden gelen 220V AC, doğrultulduğunda (köprü diyot ve kondansatör sonrası) teorik olarak $220 \times \sqrt{2} \approx 311V$ DC eder. Ancak kompresör tam yükte çalışmaya başladığında bu voltaj hızla çökmeye meyledir.

PFC Devreye Girer: PFC katındaki o meşhur büyük bobin (Reaktör) ve hızlı anahtarlama yapan MOSFET’ler, bu 311V’u alır ve bir pompa gibi basarak 380V – 450V DC seviyesine yükseltir.
Neden?: Voltaj ne kadar yüksekse, aynı gücü üretmek için çekilen akım (Amper) o kadar düşük olur. Bu da kabloların, sargıların ve IPM’in daha az ısınması, dolayısıyla daha verimli çalışması demektir.

2. Kompresör Gücünü Buradan mı Alır?

Evet, kesinlikle! Modern bir inverter klimada güç akışı şöyledir:

Giriş: 220V AC.
Doğrultma: Köprü diyot ile 311V DC.
PFC (Yükseltme): İşte burası ana istasyon. Voltaj 400V civarına çıkarılır ve devasa kondansatörlerde (genelde 400V-450V dayanımlı olanlar) depolanır.
IPM (Kompresör Sürücüsü): Kompresörün bağlı olduğu o dev çip, gücü bu 400V’luk havuzdan çeker.

3. PFC ile SMPS Arasındaki “Görev Bölümü”

Buradaki karışıklığı gidermek blog yazın için çok kritik:

PFC (Büyük Güç): Kompresör ve dış ünite fan motoru (bazı modellerde) gibi “ağır abiler” için yüksek voltajlı ana enerji hattını hazırlar.
SMPS (Hassas Güç): PFC’nin hazırladığı o yüksek voltajdan (veya doğrultulmuş hattan) beslenir ama amacı yükseltmek değil, düşürmektir. Kartın üzerindeki işlemciyi (5V), röleleri (12V) ve fan motorunun beynini (15V) beslemek için minik voltajlar üretir.

Kompresörün Torku ve “Yüksek Tansiyon” İlişkisi

Kompresör, klimanın en çok zorlanan parçasıdır. Gazı sıkıştırmaya başladığında karşı direnç artar; yani motorun üzerine binen yük katlanır.

Neden 400-450V?: Eğer biz kompresörü sadece doğrultulmuş 311V ile besleseydik, yük arttığında voltaj 280V-270V seviyelerine çökerdi. Voltaj düşerse, motor aynı gücü korumak için daha fazla Amper (Akım) çekmeye çalışır.
Sonuç: Fazla akım, sargıların aşırı ısınması ve verimin düşmesi demektir.
PFC’nin Çözümü: PFC devresi voltajı 400V-450V bandına sabitleyerek kompresöre devasa bir elektriksel rezerv sağlar. Kompresör ne kadar zorlanırsa zorlansın, elinin altında her zaman yüksek potansiyelli bir enerji havuzu bulur. Bu da motorun torkunu (döndürme gücünü) stabil tutar ve kalkış anındaki sarsıntıları engeller.

PFC Bobini (Reaktör) Neden Kartın Dışında, Ayrı Durur?

Klimanın dış ünitesini açtığında, genellikle yan tarafa vidalanmış, ağır, demir çekirdekli ve iki kalın kablosu olan bir parça görürsün. İşte o PFC Bobini (Reaktör)‘dür. Kartın üzerinde olmamasının 3 temel sebebi vardır:

Isı Yönetimi: Bu bobin üzerinden çok yüksek akım geçer ve ciddi şekilde ısınır. Onu kartın üzerine koymak, karttaki diğer hassas kondansatörlerin ve çiplerin ömrünü kısaltır. Dışarıdaki metal şasiye monte edilerek soğuması kolaylaştırılır.
Elektromanyetik Parazit (EMI): Bobin, manyetik bir dev devredir. Çok yüksek frekanslarda anahtarlama yaptığı için çevresine manyetik parazit yayar. Karttaki mikroişlemcinin kafasını karıştırmasın diye mesafeli tutulur.
Ağırlık ve Mekanik Dayanım: Bobin oldukça ağırdır. Titreşimin yoğun olduğu dış ünitede, bu ağırlığı ince bir PCB (elektronik kart) üzerinde tutmak, zamanla lehimlerin çatlamasına veya kartın kırılmasına yol açar.

“PFC Olmasaydı Ne Olurdu?” Özeti

Okuyucularına bu bölümü şu vurucu cümlelerle özetleyebilirsin:

PFC olmasaydı; kliman A+++ değil, belki de B sınıfı olurdu çünkü şebekeden çektiği enerjinin %30’unu ısı olarak çöpe atardı.
PFC olmasaydı; düşük voltajlı bir köy evinde kliman kalkış yapamaz, sürekli “Düşük Voltaj” hatası verirdi.
PFC olmasaydı; kompresör o kadar çok akım çekerdi ki, evdeki sigortalar sürekli atardı.

“Altın Bilgi” Notu

3 uçlu dış ünite motorlarında bu birimlerin (IPM, PWM, PAM) hepsi büyük anakart üzerindedir.
5 uçlu iç ünite motorunda, IPM ve PWM kontrolcüleri o küçücük motor kapağının altındaki dairesel kartın içine hapsedilmiştir.

“Modern klimaların sessizliği, PWM’in hassasiyetinden; dayanıklılığı ise ITC ve IPM’in koruma kalkanından gelir.”

Basit Ölçüm teknikleri

Diyot (Doğrultucu)

Diyot, elektriğin sadece bir yöne akmasına izin veren bir çekvalf gibidir.

Ölçüm: Multimetreyi Diyot ($\rightarrow |-$) moduna al.
İşlem: Kırmızı ucu diyodun çizgili olmayan tarafına (Anot), siyah ucu çizgili tarafına (Katot) değdir.
Sonuç: Ekranda 0.4V – 0.7V arası bir değer görmelisin. Uçları ters çevirdiğinde ise “OL” (Open Line/Sonsuz) yazmalı. İki yönde de “0” görüyorsan diyot kısa devre olmuştur, “OL” görüyorsan açıktır.

Direnç (Resistor)

Akımı sınırlayan, devrenin “dar yollarıdır”.

Ölçüm: Multimetreyi Ohm ($\Omega$) moduna al.
İşlem: Direncin iki ucuna probları değdir (Dirençte yön yoktur).
Sonuç: Ekranda direncin üzerindeki renk kodlarına veya üzerinde yazan değere yakın bir sonuç çıkmalı. Eğer “OL” yazıyorsa direnç yanmış ve hat kopmuştur.

FET ve MOSFET

Bunlar elektronik musluklardır. Özellikle PFC ve SMPS katında bulunurlar.

Ölçüm: Multimetreyi Diyot moduna al.
İşlem: MOSFET’in 3 ayağı vardır: Gate (G), Drain (D), Source (S). En yaygın kontrol D ve S arasıdır.
Sonuç: Siyah ucu Drain’e, kırmızı ucu Source’a değdirdiğinde bir diyot değeri (0.5V civarı) görmelisin. Ancak G, D ve S ayaklarının herhangi ikisi arasında “0” değerini (kısa devre) görüyorsan o MOSFET kesinlikle yanmıştır.

VDR (Varistör)

VDR, kartın “fedaisidir”. Genelde giriş katında bulunur. Voltaj aniden yükseldiğinde (yıldırım düşmesi gibi) kendini feda ederek kısa devre olur ve sigortayı attırır, böylece kartın geri kalanını kurtarır.

Ölçüm: Multimetreyi Ohm ($\Omega$) veya Kısa Devre (Bip) moduna al.
İşlem: VDR’nin iki ucuna dokun.
Sonuç: Sağlam bir VDR sonsuz direnç (OL) göstermelidir. Eğer multimetre ötüyorsa veya düşük bir direnç gösteriyorsa, VDR görevini yapmış (yanmış) ve devreyi korumaya almıştır.

“Elektronik arıza teşhisinde en büyük yardımcı sabırdır. Parçaları ölçerken kartta enerji olmadığından ve büyük kondansatörlerin deşarj edildiğinden emin olun. Bazen tek bir kuruşluk direnç, binlerce liralık motorun çalışmasına engel olabilir.”
