Eğer bir klima araştırma işine girdiyseniz ve karşınıza sosyal medyada Adem Helvacı içerikleri çıktıysa bazı teknik terimlerin dile getirildiğinden ve bunların ne olduğunu anlamadığınızdan dolayı haklı bir serzenişte bulunabilirsiniz. İnverter klima dünyasında işler çok değişkendir ve karışıktır o nedenle bazı detayları derin tekniğine inmeden anlatabilmek mümkün olmuyor bu durumda en güzeli size bu terimlerin neler olduğunu da anlatayım ki konu daha anlaşılabilir olsun.
Diğer yandan teknik gruplardaysaız, mesleğe yeni başlamışsanız, soğutkan çevrimini biliyor ama frekans ve enerji mantığına hakim değilseniz yine bu yazıyı okumanızda fayda olduğuna emin olabilirsiniz.
Örneğin bir şekilde ”BLDC Motor Nasıl Çalışır?” konu başlığıma denk geldiyseniz orada bu terimlerin sık kullanıldığını görürsünüz.
O halde bir bakalım, bu kısaltılmış terimler aslında neymiş?
IPM (Intelligent Power Module – Akıllı Güç Modülü)
IPM, motorun Kas ve Sinir Sistemidir. Eskiden bir motoru sürmek için kocaman transistörler, koruma devreleri ve sensörler ayrı ayrı kullanılırdı. IPM teknolojisi ise tüm bunları tek bir çip paketine sığdırır hale getirdi diyebilirim.
- Görevi: Ana işlemciden (CPU) gelen düşük voltajlı komutları alır ve bunları motor sargılarını çevirecek yüksek voltajlı (310V DC gibi) devasa güçlere dönüştürür.
- Neden “Akıllı”?: Çünkü sadece anahtar açıp kapatmaz; aşırı ısınma, yüksek akım veya kısa devre gibi durumlarda kendi kendini korumaya alır ve ana karta “Hata var!” sinyali gönderip sistemi kotumaya alır.
PWM (Pulse Width Modulation – Sinyal Genişlik Modülasyonu)
PWM, motorun Hız Pedalıdır. BLDC motorlarda hızı voltajı düşürerek değil, elektriği çok hızlı açıp kapatarak (saniyede binlerce kez) kontrol ederiz.
- Mantık: Musluğu yarıya kadar açmak yerine, tam açıp çok hızlı şekilde kapatıp açtığını düşün. Musluk açık kalma süresi (Duty Cycle) ne kadar uzunsa, motor o kadar hızlı döner.
- Avantajı: Enerji kaybı çok düşüktür ve motorun torkunu (gücünü) kaybetmeden düşük hızlarda dönmesini sağlar.
PAM (Pulse Amplitude Modulation – Sinyal Genlik Modülasyonu)
PAM, motorun Ekstra Güç Modudur. Klima çok hızlı soğutma yapması gerektiğinde (Turbo mod gibi), sadece PWM yetmeyebilir.
- Görevi: PWM’de biz “süreyle” oynarken, PAM’da voltajın “yüksekliğiyle” (genliğiyle) oynarız. Voltajın tepe değerini yukarı çekerek motorun manyetik alanını güçlendiririz.
- Farkı: PWM hızı hassas ayarlar, PAM ise motorun verimliliğini ve maksimum kapasitesini artırır. Modern inverter klimalar genellikle hem PWM hem PAM’ı hibrit kullanarak en yüksek enerji tasarrufunu sağlar.
PAM ve PWM Farkı Nedir?

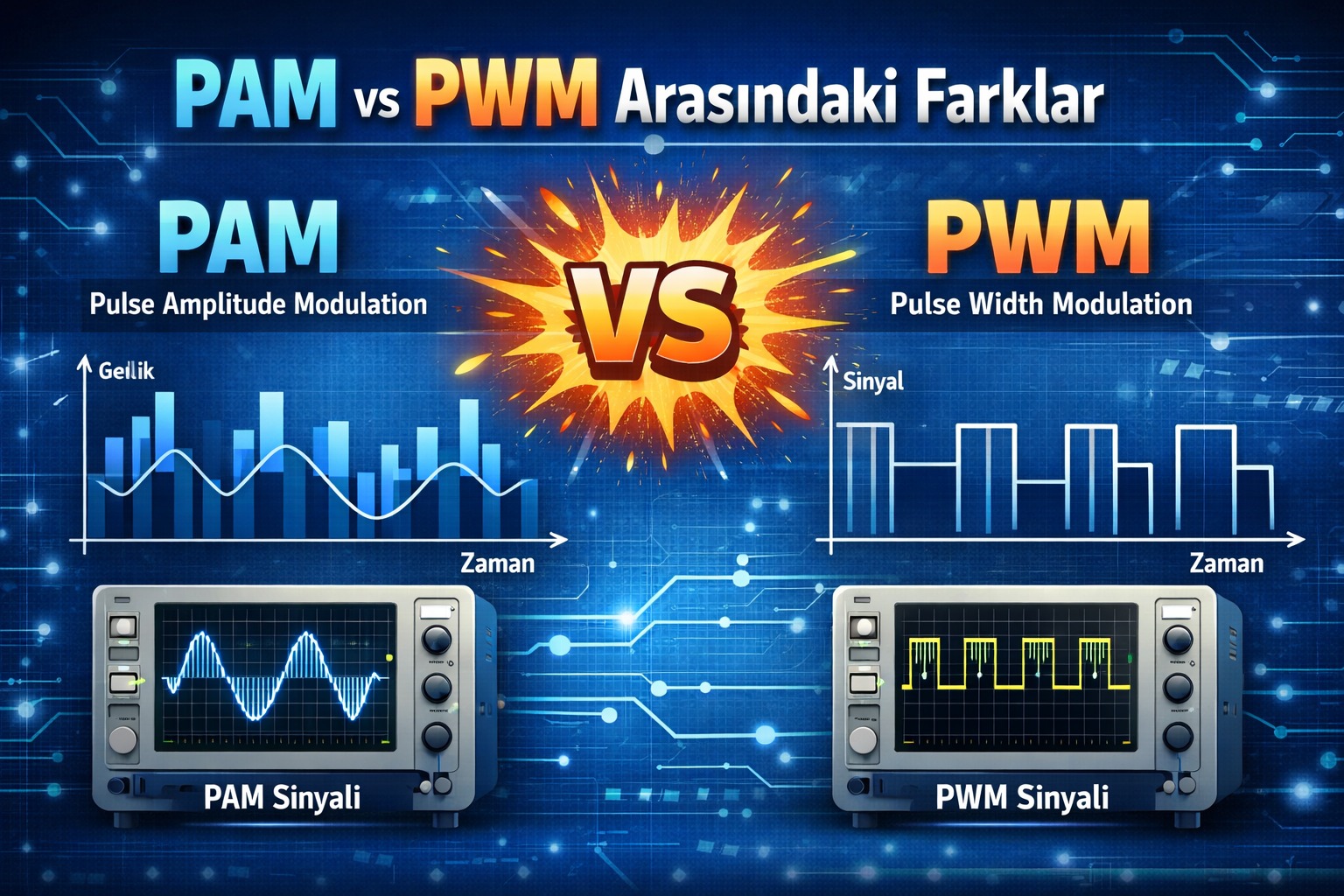

PAM ve PWM, analog sinyali (örneğin ses, sensör verisi) dijital/pulse şeklinde taşımak veya kontrol etmek için kullanılan iki farklı darbe modülasyon tekniğidir. Temel fark, bilginin hangi özelliğe kodlandığında yatar.
| Özellik | PAM (Pulse Amplitude Modulation) Darbe Genlik Modülasyonu | PWM (Pulse Width Modulation) Darbe Genişlik Modülasyonu |
|---|---|---|
| Değişen parametre | Darbenin genliği (amplitude / yükseklik) | Darbenin genişliği (width / süre / duty cycle) |
| Bilgi nerede kodlanır? | Darbenin yüksekliği analog sinyalin anlık değerine eşittir | Darbenin “açık” kaldığı süre analog sinyalin değerine bağlıdır |
| Darbe yüksekliği | Değişir (bilgiyi taşır) | Sabit kalır (genellikle 5V, 12V gibi) |
| Darbe genişliği | Sabit kalır | Değişir (bilgiyi taşır) |
| Tipik kullanım alanları | Daha çok örnekleme (sampling) aşaması, PCM öncesi adım, bazı eski iletişim sistemleri | Motor hız kontrolü, LED parlaklık ayarı, servo kontrolü, güç elektroniği, sınıf-D amplifikatörler |
| Gürültüye dayanıklılık | Düşük (genlik kolay bozulur) | Yüksek (genlik sabit olduğu için genlik gürültüsü pek etkilemez) |
| Güç verimliliği | Genellikle düşük | Çok yüksek (özellikle anahtarlama modunda) |
Basit benzetme ile anlama
- PAM → Birinin yüksek sesle bağırması gibi düşünülebilir. Ne kadar yüksek sesle bağırırsa o kadar büyük bilgi değeri taşır. Ama ortam gürültülü ise bağırma yüksekliği kolay bozulur.
- PWM → Kapıyı açma süresi gibi düşünülebilir. Kapıyı ne kadar uzun süre açık tutarsan o kadar çok ışık/hava/motor hızı elde edersin. Kapının yüksekliği (genlik) hep aynıdır, sadece ne kadar süre açık kaldığı değişir. Gürültü kapının yüksekliğini pek etkilemez.
Günlük hayattan örnekler
- PAM benzeri davranış: Eski bazı AM radyo yayınları (genlik değişir)
- PWM çok yaygın:
- Telefon şarj adaptörlerindeki hızlı şarj kontrolü
- Bilgisayar fanlarının hız kontrolü
- LED şeritlerin parlaklık ayarı
- RC araba/plane servo motorları
- Inverter kaynak makineleri, solar inverterlar
Kısaca: PAM → genlik (yükseklik) değiştirerek bilgi taşır PWM → genişlik (süre) değiştirerek bilgi taşır
Günümüzde pratikte PWM çok daha fazla kullanılır çünkü hem daha verimli hem de gürültüye karşı çok daha dayanıklıdır. PAM daha çok teorik/ADC öncesi örnekleme aşamasında karşımıza çıkar.
ITC (Intelligent Thermal Control – Akıllı Termal Kontrol)
ITC, motorun Termostatı ve Koruyucusudur. Bir motor ne kadar akıllı olursa olsun, aşırı ısı en büyük düşmanıdır.
- İşleyişi: IPM’in içindeki veya motor sargılarına yakın yerleştirilmiş sensörleri kullanarak sıcaklığı anlık takip eder.
- Görevi: Eğer motor çok zorlanır ve tehlikeli sıcaklık limitlerine yaklaşırsa, ITC devreye girerek hızı (PWM) otomatik olarak düşürür. Eğer soğuma gerçekleşmezse sistemi tamamen durdurarak motorun yanmasını önler.
SMPS (Switched-Mode Power Supply – Anahtarlamalı Güç Kaynağı)
SMPS, motorun ve klimanın Enerji Dönüştürücüsüdür. Eskiden kullanılan ağır ve hantal trafoların modern, hafif ve çok daha verimli halidir.
- Görevi: Şebekeden gelen 220V AC (Alternatif Akım) elektriği, motorun ve kartın kullanabileceği farklı DC (Doğru Akım) voltajlarına böler.
- Nasıl Çalışır?: Elektriği saniyede on binlerce kez “kırparak” (anahtarlayarak) dönüştürür. 5 uçlu motordaki o meşhur +15V DC (Vcc) beslemesi genellikle SMPS devresinden çıkar.
- Neden Önemli?: Çok geniş bir giriş voltaj aralığında (örneğin 160V – 260V arası) çıkışı hep sabit tutar. Bu da klimanın düşük voltajlı bölgelerde bile çalışabilmesini sağlar.
PFC (Power Factor Correction – Güç Faktörü Düzeltme)
PFC, sistemin “Verimlilik ve Şebeke Dostu” birimidir. Endüstride “harmonik kirliliği önleyen koruyucu” olarak da bilinir.
- Görevi: Klimanın şebekeden çektiği akım ile voltajın “aynı fazda” (uyumlu) gitmesini sağlar. Basitçe; prizden çekilen elektriğin çöpe gitmesini engeller ve faturanın şişmesini önler.
- BLDC Motor ile İlişkisi: Motorun o kırmızı ucuna giden 310V DC voltajı, bazen PFC devresi sayesinde 380V-450V seviyelerine kadar stabilize edilerek yükseltilir. Bu, motorun en yüksek torkta bile bayılmadan (voltaj çökmeden) dönmesini sağlar.
- Aktif vs Pasif: Modern klimalarda genellikle “Aktif PFC” bulunur. Bu, karmaşık bir elektronik devreyle elektriği düzeltir ve enerji sınıfının (A++, A+++) yüksek olmasını sağlayan gizli kahramandır.
PFC için özel bir detay girmek gerekir zira o sadece bir filtreleme değil asılaktördür.
PFC Neden Voltajı 400V-450V’a Çıkarır?
Şebekeden gelen 220V AC, doğrultulduğunda (köprü diyot ve kondansatör sonrası) teorik olarak $220 \times \sqrt{2} \approx 311V$ DC eder. Ancak kompresör tam yükte çalışmaya başladığında bu voltaj hızla çökmeye meyledir.
- PFC Devreye Girer: PFC katındaki o meşhur büyük bobin (Reaktör) ve hızlı anahtarlama yapan MOSFET’ler, bu 311V’u alır ve bir pompa gibi basarak 380V – 450V DC seviyesine yükseltir.
- Neden?: Voltaj ne kadar yüksekse, aynı gücü üretmek için çekilen akım (Amper) o kadar düşük olur. Bu da kabloların, sargıların ve IPM’in daha az ısınması, dolayısıyla daha verimli çalışması demektir.
Kompresör Gücünü Buradan mı Alır?
Evet, kesinlikle! Modern bir inverter klimada güç akışı şöyledir:
- Giriş: 220V AC.
- Doğrultma: Köprü diyot ile 311V DC.
- PFC (Yükseltme): İşte burası ana istasyon. Voltaj 400V civarına çıkarılır ve devasa kondansatörlerde (genelde 400V-450V dayanımlı olanlar) depolanır.
- IPM (Kompresör Sürücüsü): Kompresörün bağlı olduğu o dev çip, gücü bu 400V’luk havuzdan çeker.
PFC ile SMPS Arasındaki “Görev Bölümü”
Buradaki karışıklığı gidermek blog yazın için çok kritik:
- PFC (Büyük Güç): Kompresör ve dış ünite fan motoru (bazı modellerde) gibi “ağır abiler” için yüksek voltajlı ana enerji hattını hazırlar.
- SMPS (Hassas Güç): PFC’nin hazırladığı o yüksek voltajdan (veya doğrultulmuş hattan) beslenir ama amacı yükseltmek değil, düşürmektir. Kartın üzerindeki işlemciyi (5V), röleleri (12V) ve fan motorunun beynini (15V) beslemek için minik voltajlar üretir.
